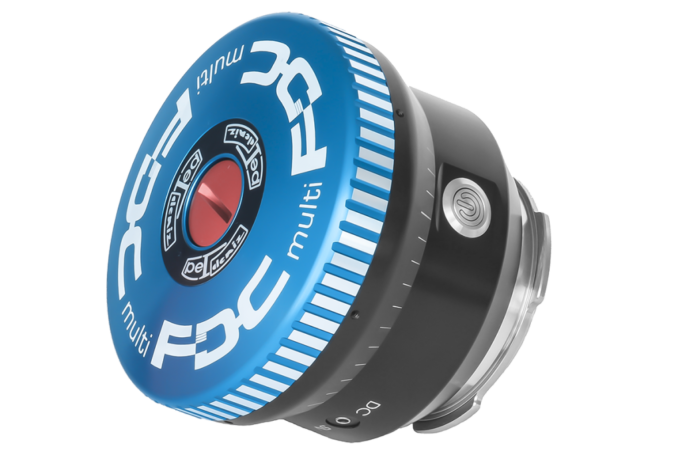

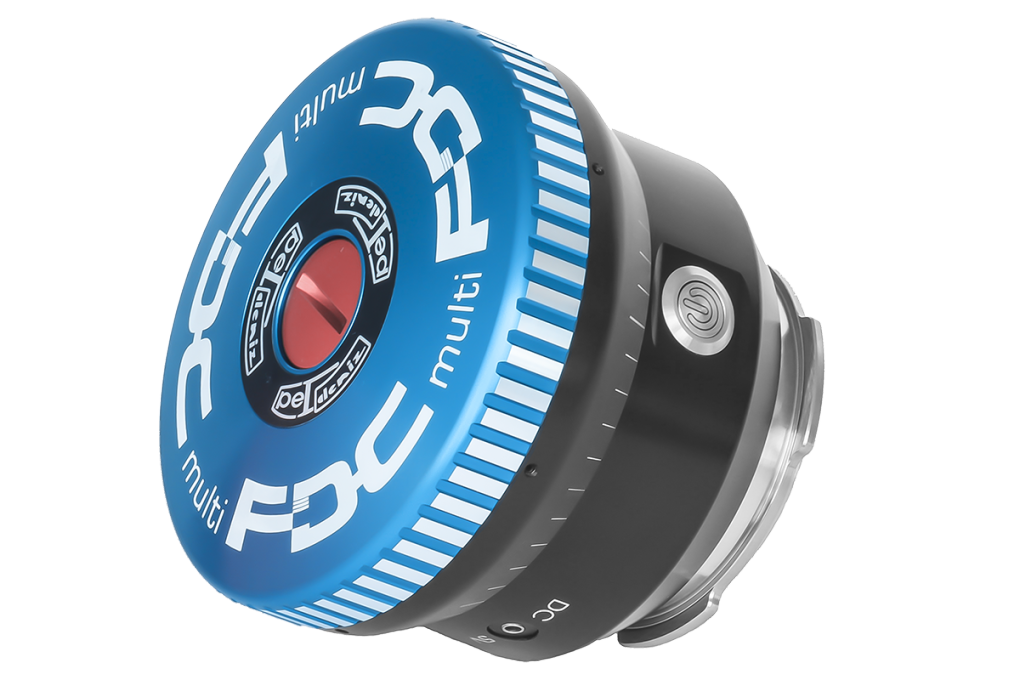

Mit dem FDC multi kann das Auflagemaß von Kameras mit
PL-Mount (Nennwert 52,00 mm),
EF-Mount (Nennwert 44mm, Adapter erforderlich)
E-Mount (Nennwert 18mm, Adapter erforderlich)
Die Überprüfung des Auflagemaßes mit dem FDC multi liefert eine exakte Angabe über Betrag und Richtung (+ und –) der Abweichung des tatsächlichen Auflagemaßes vom idealen Auflagemaß. So ist es möglich für die Korrektur des Auflagemaßes die entsprechende Zusammenstellung an Abstimmfolien zu bestimmen. Ein Herantasten an das Auflagemaß, wie früher, ist nicht mehr notwendig.
Der FDC multi ist ein absolutes Muss für alle, die mit exakt justierten Kameras arbeiten möchten. International führende Kamerahersteller benutzen dieses Messgerät, um das Auflagemaß ihrer Kameras vor der Auslieferung zu justieren. Geliefert wird der FDC multi in einem gut gepolsterten, verriegelbaren, Spritzwasser geschützten Aluminium Koffer. Unterteilungen im Inneren des Koffers bieten weiteren Platz für Zubehör, wie Adapterring, Stromadapter und einer ausführlichen Bedienungsanleitung.
Der FDC multi kann zum einen mit Strom betrieben werden (Eingang: 100-240V; 50-60 Hz; 300 mA /Ausgang: 5V; 1.5 A), zum anderen erlaubt eine 3V Knopfbatterie den FDC multi am Set unabhängig einzusetzen. Somit ist auch unterwegs eine Messgenauigkeit garantiert. Eine automatische Abschaltfunktion verlängert die Lebensdauer der Batterie.
Mit dem Messvorgang kann unverzüglich begonnen werden, sobald der FDC multi in den Kamera-Mount montiert ist. Das Auflagemaß von PL Mount Kameras wird direkt gemessen. Das Auflagemaß von Kameras mit EF-, MFT-, E- und F-Mount wird durch Verwendung des jeweiligen Präzisions- Adapterrings mit derselben Genauigkeit gemessen. Die Möglichkeit den FDC multi sowohl auf PL Mounts als auch auf weiteren gängigen Mounts zu verwenden, ist enorm kostensparend.
Die Ermittlung des Auflagemaßes mit dem FDC multi erfolgt durch Projektion eins roten Balken und zweier grüner Balken aus zwei verschiedenen optischen Achsen auf den Chip der Kamera. Bei korrektem Abstand zwischen Chip und der Projektionsquelle des FDC multi liegt der rote Balken exakt zwischen den beiden grünen Balken und erzeugt dadurch wieder ein symmetrisches Bild. Dieses Bild wird über den Videoausgang der zu prüfenden Kamera auf einem Monitor abgebildet.
Wenn das Auflagemaß der Kamera korrekt ist, also bei PL Mount Kameras 52,00 mm, zeigt der Skalenring am Handrad des FDC multi, „52“. Es ist also keine Korrektur notwendig, da beide Bilder symmetrisch liegen.
Wenn das Auflagemaß der Kamera inkorrekt ist, wird das Handrad des FDC multi solange gedreht, bis die beiden projizierten Bilder wieder symmetrisch liegen. Nun ist am Skalenring abzulesen um welchen Wert die Korrektur am Kamera-Mount vorgenommen werden muss.
Die Justierung des Auflagemaßes erfolgt mittels Unterlegung oder Wegnahme so genannter Shims (Unterlegringe) unter den Kamera-Mount. Die Kombination von Shims mit unterschiedlicher Stärke erbringt den gemessenen Wert, im Hundertstel Millimeter Bereich, der unterlegt werden muss. Dank exakter Anleitung gehören schmerzhafte und endlose Fehlversuche der Vergangenheit an.
