smallHD ULTRA 7 Bolt 6 RX 750

flagship 7″ FullHD Handheld Monitor mit integriertem Teradek Bolt 6 Empfänger

€ 140,00 / Tag
€ 560,00 / Woche

Lieferumfang

  • 1x smallHD Ultra 7
  • 1x Teradek Bolt 6 Monitor Modul 750 RX
  • 1x Monitorgriffe und Schultergurt
  • 1x Micro Power Plate (V-Mount)
  • 1x Sunhood

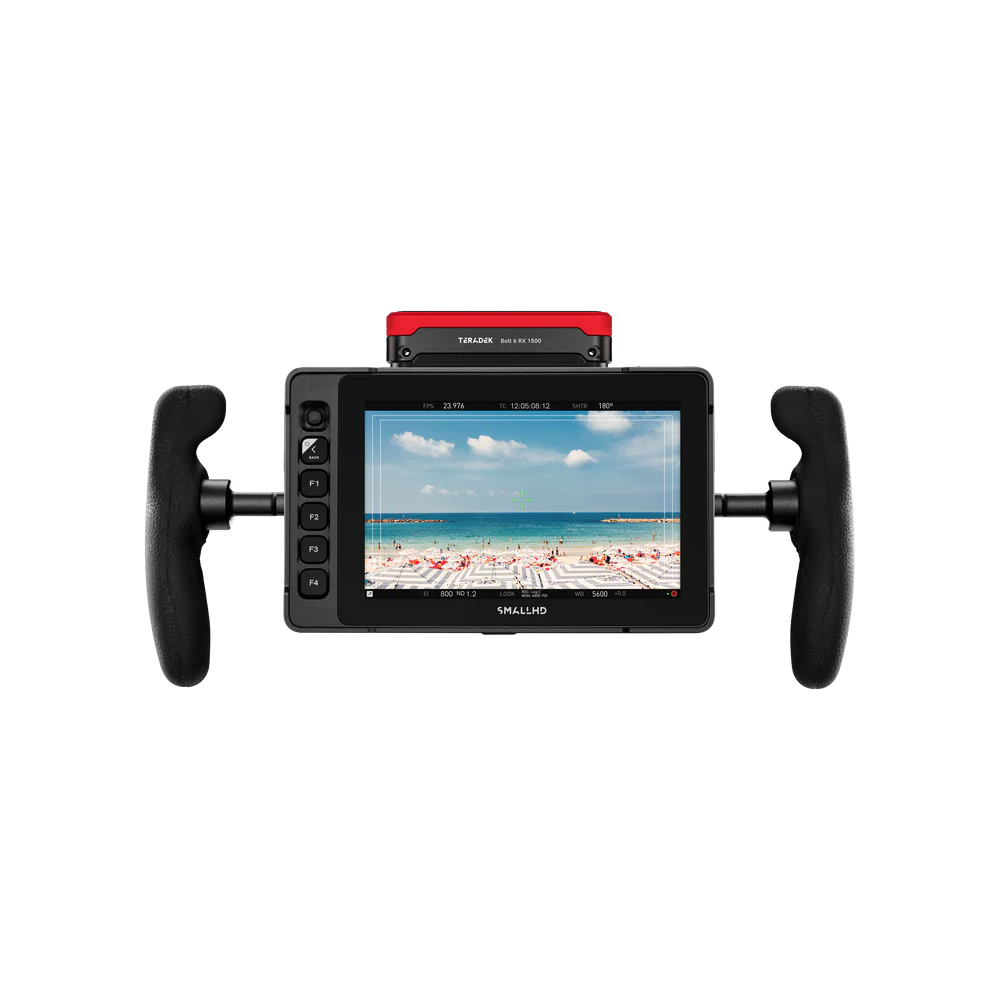

smallhd_Ultra-7-Bolt-6-RX-750-V-Mount-Kit_mieten_leihen_1

Der smallHD Ultra 7 ist ein 7″ Touchscreen Monitor mit einer Helligkeit von 2.300 Nits. Der Kamerakontrollmonitor verfügt über 6G-SDI- und HDMI-Anschlüsse, um 4K-Signale aufzunehmen. Darüber hinaus ist der Ultra 7 mit einem Joystick und mehreren Funktionstasten ausgestattet, welche die individuelle Bedienung, je nach Anforderung, erlauben. Des weiteren zeichnet sich der Ultra 7 durch leistungsstarke Funktionen, wie das PageOS Tool sowie eine Bildschirmauflösung von 1920 x 1200 Pixeln aus. Das Gehäuse ist nach IP53 vor Staub und Wasser geschützt. Zur weiteren Anpassung steht Zubehör, wie die Gold- und V-Mount-Micro-Akkuplatten für eine kompakte Stromversorgungslösung zur Verfügung. Je nach Kameramodell sind optionale Lizenzen für die Kamerasteuerung erhältlich. Der Ethernet-Port dient zum Anschluss einer ARRI- oder Sony VENICE Kamerasteuerung, der 5-Pin-USB-Anschluss ist für die Kamerasteuerung der RED®, integriert. Das smallHD Ultra 7 Bolt 6 RX 750 beinhaltet einen Teradek Bolt 6 RX 750 Empfänger, der zur drahtlosen Bildübertragung über die neue interne V-Antenne dient. Die Reichweite des Senders beträgt ca. 225 Meter bei freier Sicht. Darüber hinaus enthält dieses Paket eine Wooden Camera V-Mount-Mikro-Akkuplatte, Monitorgriffe und einen Tragegurt. Die integrierte Bolt 6-Einheit nutzt die freien Frequenzen des 6-GHz-Spektrums mit RX- und TX-Modellen, die mit jedem Teradek Bolt 6 kompatibel sind und sind darüber hinaus mit jedem Bolt 4K-System im 5-GHz-Modus rückwärtskompatibel.

  • kapazitiver 7″ Touchscreen Monitor
  • integrierter Bolt 6 RX 750
  • QD-LED Edge-Lit LCD Panel-Technologie
  • 2.300 Nits Helligkeit
  • Auflösung des Panels: 1920 x 1200
  • verbesserte Kühlung, wettergeschützt nach IP53
  • 6G-SDI In/Out (4K Ingest)
  • Joystick und Funktionstasten integriert
  • Kamerasteuerung ARRI, RED®, Sony (Lizenzen und Kabel sind separat erhältlich)
  • 10-Bit-Farbverarbeitung
  • Kontrastverhältnis 1000:1
  • PageOS Tools
  • verriegelbarer Netzstecker
  • Ethernet-Anschluss
  • GM/VM-Akku-Optionen
  • 1/4″-20 Befestigungspunkte
  • SD-Kartenslot
  • Full Sized HDMI In/Out
  • LEMO USB Port
  • Power Input (2-Pin)
  • Pass-Thru Power (2-Pin)
  • 3,5mm Kopfhörerbuchse
Paneltyp IPS LCD
Bildschirmdiagonale 7,02″
Max. Helligkeit 2.300 Nits
Kontrastverhältnis 1000:1
Gamut 95% DCI-P3 Coverage / 98% REC 709
Farbtiefe 10-Bit Processing (8-Bit Panel)
Art der Hintergrundbeleuchtung LED Edgelit

EVF


Auflösung 1920 x 1200

Eingangssignal


3G-SDI-Eingänge YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i102
6G-SDI-Eingänge YCC 4:2:2 @ 10 bits: DCI-4Kp30, DCI-4Kp29.97, DCI-4Kp25, DCI-4Kp24, DCI-4Kp23.98, 2160p30, 2160p29.97, 2160p24, 2160p23.98 YCC 4:4:4, YCC+A 4:4:4:4, RGB, RGB+A @ 10 bits: DCI-2Kp60, DCI-2Kp59.94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47.95, 1080p60, 1080p59.94, 1080p50, 1080p48, 1080p47.95 YCC 4:4:4, YCC+A 4:2:2:4, RGB @ 12 bits: DCI-2Kp60, DCI-2Kp59.94, DCI-2Kp50, DCI-2Kp48, DCI-2Kp47.95, 1080p60, 1080p59.94, 1080p50, 1080p48, 1080p47.95
HD-SDI-Eingänge YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.100
SD-SDI-Eingänge YCC 4:2:2 @ 10-bits: 480i59.94, 576i52
HDMI-Eingänge YCC 4:2:2 @ 12 bits, 8/10/12/16 bit color in RGB & YCC 4:4:4: 3840×2160 30p, 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i52

Ausgangssignal


3G-SDI-Ausgänge YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i120, 1080i119.88, 1080i102
HD-SDI-Ausgänge YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.100
SD-SDI-Ausgänge YCC 4:2:2 @ 10-bits: 480i59.94, 576i52
HDMI-Ausgänge YCC 4:2:2 @ 12 bits, 8 bit color in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1080i119.88, 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 @ 12 bits, 8/10/12/16 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i51
Audio-Ausgänge HDMI & SDI – Eingehender Audiostream wird über eine HDMI- oder SDI-Verbindung nachgeschaltet

Daten-Ein-/Ausgabe


SDI
  • 1x BNC 6G-Eingang
  • 1x BNC 6G-Eingang/Ausgang (12G-BNC-kompatibel)
HDMI
  • 1x Eingang
  • 1x Ausgang
  • HDMI Typ-A Buchsen (volle Größe)
Audio
  • 1x 3,5mm 3-Pin Stereo Headphone Jack
Ethernet
  • RJ45

Stromversorgung


Stromanschluss 2-Pin-Anschluss verriegelbar
Spannung
  • DC-Eingang – mindestens 10 V bis maximal 34 V
  • Batterieanschlüsse – mindestens 6,0 V bis maximal 16,8 V
Netzgerät Empfohlen DC 12~15V bei ~2,5 Ampere oder mehr
Akkutypen optionale Gold- oder- V-Mount-Micro-Akkuplatten [1]
Überlastschutz DC-Eingang: Umgekehrte Polarität

Steuerung


Kompatibilität der Kamerasteuerung [1]
  • ARRI
  • RED®
  • Sony VENICE
Steuerschnittstelle
  • Joystick
  • Tasten
  • Touchscreen
Steuerungsanschlüsse
  • Ethernet
  • 5-Pin USB verriegelbar

Software


Pixel Zoom 1,1 – 2,0x & 2,0 – 8,0x durch Streichen nach oben/unten. Stufenlos einstellbar über Pinch & Zoom
Frame Guides Voreingestellte Bildseitenverhältnisse & individuell anpassbar
DSLR-Skala Canon 5DMkii & Canon 7D
Benutzerdefinierte Skala Ja (nur bei Underscan)
Anamorphotisches De-Squeeze 0.75x, 1.33x, 1.5x, 1.66x, 2.0x, 2.5x
Bildrotation automatisch oder manuell einstellbar
Bild-Flip automatisch oder manuell einstellbar
Cross Conversion Ja: HDMI auf SDI und SDI auf HDMI
Focus Assist Farbstil und Intensität vom Benutzer einstellbar
Peaking Intensität vom Benutzer einstellbar
False Color Regenbogen, Arri-Stil, Benutzerdefiniert mit bis zu 10 Knotenpunkten
Zebra Dual – vom Benutzer konfigurierbar
Waveform Luma- und RGB-Stil, vollständig vom Benutzer anpassbar mit Highlighting von bestimmten Bereichen (ROI)
Vectorscope Ja
RGB Parade Vollständig vom Benutzer anpassbar
Histogramm Luma- und RGB-Stil
Image Capture Ja
LUTS
  • 33pt User LUT anstelle von 17pt
  • 33pt Cal LUT anstelle von 17pt
  • LUT-Tool funktioniert weiter, nachdem der Wechseldatenträger mit der LUT entfernt wurde
Benutzerdefinierte LUTS
  • Ladbar als Looks on Pages oder als systemweite Farbkalibrierung über das Einstellungsmenü
  • LUT Downstream: Verfügbar bei SDI- oder HDMI-Ausgang. Wird auf der Preview-Seite angewendet
  • LUT-Import: über SD-Karte oder USB-Speichergerät
Color Pipe Einzigartige Kalibrierungen können für jedes Color Pipe gespeichert werden – Präzise Farbverarbeitung
Overlay Mit Schieberegler für Deckkraft und Blinkeinstellung
Audio Meter HDMI und SDI bis zu 8 Kanäle
Multi-View Gleichzeitige Einspeisung von 2 Kameras und Ausfüllen des vertikalen 9×16-Bildschirms mit zwei 16:9-Bildern auf der vertikalen Achse (Funktion ist zukünftig verfügbar)

Allgemein


IP Schutzklasse IP53
Maße TBD
Gewicht TBD
Anmerkungen [1] Nicht im Lieferumfang enthalten. Separat erhältlich.
